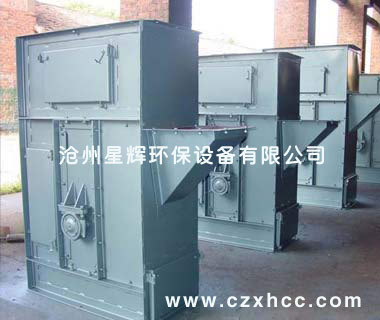

D型斗式提升機
?
D型斗式提升機代號為D，即帶式斗式提升機；產品規格以斗寬表示。相比鏈圓環鏈?zhǔn)蕉肥教嵘龣C(jī)該D型斗式提升機具有規格多輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。該D型斗式提升機為離心式或混合方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5t/m3的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過60度。
D型斗式提升機用于在堅直方向內或在很大傾斜角時運送散粒或碎塊物料，例如水泥、砂、土煤、堿、耐火材料、化學材料、糧食、面粉等。D型斗式提升機在各種建筑材料、化學工業、耐火材料工業、冶金和化學工業、食品工業、鑄造車間、面粉廠和糧食倉庫等處廣泛應用。
D型斗式提升機的構造是：固接著一系列料斗的牽引構件（膠帶、鏈條）環繞在提升機的頭輪與底輪之間構成閉合輪廓。驅動裝置與頭輪相連，使D型斗式提升機獲得動力并驅使運轉。張緊裝置與底輪相連，使?fàn)恳龢?gòu)件獲得必要的初張力，以保證正常運轉。物料從提升機底部供入，通過一系列料斗向上提升至頭部，并在該處進行卸載，從而實現在豎直方向內運送物料。D型斗式提升機的料斗和牽引構件等走行部分以及頭輪、底輪等安裝在全封閉的罩殼之內。
| 提升機型號 | 傳動裝置制法 | 圓柱齒輪減速機代號 | 電動機型號 | 傳動裝置功率 Kw |
傳動裝置重量 Kg |
|
| 右裝傳動裝置 | 左裝傳動裝置 | |||||
| D160 | C1 | ZQ250-Ⅴ-3Z | ZQ250-Ⅴ-4Z | Y112M-6 | 2.2 | 170 |
| D250 | C1 | ZQ350-Ⅴ-3Z | ZQ350-Ⅴ-4Z | Y132S-6 | 3 | 449 |
| C2 | ZQ350-Ⅴ-3Z | ZQ350-Ⅴ-4Z | Y132M2-6 | 5.5 | 470 | |
| C3 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y132M2-6 | 5.5 | 568 | |
| C4 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y160M-6 | 7.5 | 640 | |
| D350 | C1 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y132M2-6 | 5.5 | 590 |
| C2 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y160M-6 | 7.5 | 663 | |
| C3 | ZQ500-Ⅴ-3Z | ZQ500-Ⅴ-4Z | Y160L-6 | 11 | 855 | |
| C4 | ZQ500-Ⅴ-3Z | ZQ500-Ⅴ-4Z | Y160L-6 | 11 | 855 | |
| D450 | C1 | ZQ400-Ⅳ-3Z | ZQ400-Ⅳ-4Z | Y160M-6 | 7.5 | 685 |
| C2 | ZQ500-Ⅳ-3Z | ZQ500-Ⅳ-4Z | Y160L-6 | 11 | 895 | |
D型斗式提升機具有以下特點：
1、輸送量大，相同斗寬的TD型與D型相比，輸送量增大近一倍；
2、牽引件采用高強度橡膠輸送帶具有較高的抗拉強度，使用壽命長；
3、整機結構簡單、安裝方便、便于調整、維修和保養；
4、牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘?qiáng)度和耐磨性，使用壽命長。
D系列斗式提升機技術參數表：
|
項 目 |
提升機型號 |
|||||||
|
D160 |
D250 |
D350 |
D450 |
|||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
|
輸送能力(m3/h) |
8.0 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
|
|
料斗容量 |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
15 |
14.5 |
|
斗距 |
300 |
300 |
400 |
400 |
500 |
500 |
640 |
640 |
|
帶料斗的膠帶重量(Kg/m) |
4.72 |
8.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
|
輸送膠帶：寬度 |
200 |
300 |
400 |
500 |
||||
|
輸送膠帶：層數 |
4 |
4 |
5 |
5 |
||||
|
料斗運動速度(m/s) |
1.0 |
1.25 |
1.25 |
1.25 |
||||
|
傳動滾筒軸轉數(r/min) |
47.5 |
47.5 |
47.5 |
37.5 |
||||
|
物料的*大塊度 |
25 |
35 |
45 |
55 |
||||
D型斗式提升機是皮帶斗式提升機設備中典型產品，與之相同牽引構件的還有TD型斗式提升機，TD提升機比的提升高度更高，適用于提升較輕型物料。
